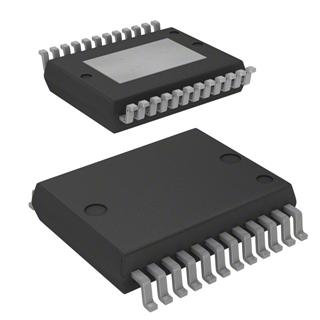

Product Summary

The VND5025AK-E is a monolithic device made using STMicroelectronics VI Power M0-5 technology, intended for driving resistive or inductive loads with one side connected to ground, and suitable for driving LEDs. The VND5025AK-E integrates an analog current sense which delivers a current proportional to the load current (according to a known ratio) when CS_DIS is driven low or left open.

Parametrics

VND5025AK-E absolute maximum ratings: (1)VCC DC supply voltage: 41V; (2)-VCC Reverse DC supply voltage: 0.3V; (3)-IGND DC reverse ground pin current: 200 mA; (4)IOUT DC output current: Internally limited; (5)- IOUT Reverse DC output current: 24A; (6)IIN DC input current: -1 to 10mA; (7)ICSD DC current sense disable input current: -1 to 10mA; (8)-ICSENSE DC reverse CS pin current: 200mA; (9)VCSENSE Current sense maximum voltage: VCC - 41 to +VCC V; (10)EMAX Maximum switching energy (single pulse)(L = 0.8mH; RL = 0Ω; Vbat = 13.5V; Tjstart = 150℃; IOUT = IlimL(Typ.) ): 140 mJ.

Features

VND5025AK-E features: (1)Max transient supply voltage VCC: 41V; (2)Operating voltage range VCC: 4.5 to 36V; (3)Max On-State resistance (per ch.) RON: 25 mΩ; (4)Current limitation (typ) ILIMH: 41 A; (5)Off state supply current IS: 2 μA.

Diagrams

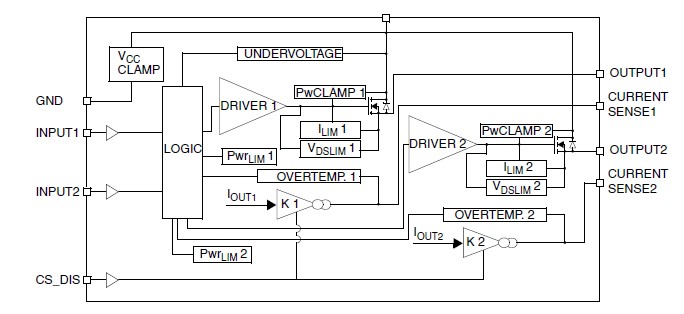

VND5025AK-E block diagram
